• Model NO.：QC12Y 4X3200 QC12Y 6X4000 QC12Y 8X6000
• Type for Cutting Machine：Flame Cutting Machine
• Type for Fold-Bending Machine：Manual Fold-Bend Machine
• Transport Package：Wood Case
• Specification：CE ISO900 rohs
• Trademark：L&T
• Origin：Tengzhou China
• HS Code：8462399000
• Production Capacity：100 PC,Month

Basic Info.

Model NO. QC12Y 4X3200 QC12Y 6X4000 QC12Y 8X6000 Type for Cutting Machine Flame Cutting Machine Type for Fold-Bending Machine Manual Fold-Bend Machine Transport Package Wood Case Specification CE ISO900 rohs Trademark L&T Origin Tengzhou China HS Code 8462399000 Production Capacity 100 PC/Month

Product Description

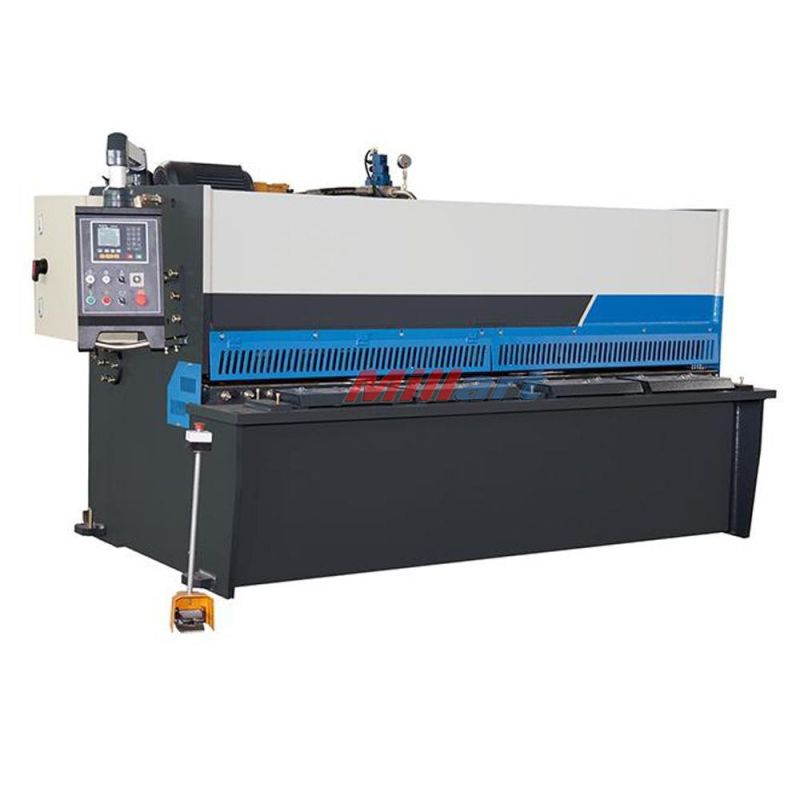

Hydraulic Shearing Machine (Swing beam shear machine QC12Y series)
Feature:
1. This machine adopts steel plate welding structure, the fuselage using the finite element analysis and design, Vibratory Stress Relief of internal stress, have high strength and good durability.
2. As the cutting beam has been designed in inner-inclined structure, it is easy for plates to fall down and the accuracy of products can also be guaranteed. Shearing in sections (adjust the time displayed on liquid crystal), shadow-line cutting.
3. This machine belongs to second generation of hydraulic shear, with advanced integrated hydraulic system with an excellent reliability and easy for maintenance
4. The parallelism of the sheet to be cut off and the precision of the shear size can be ensured. The cut stroke and cut times also can be controlled.
5. The cutting times of this machining tool is displayed on a digital displayer, and the stroke of top blades is steplessly adjustable.
6. The adjustment of the gap between tools can be showed on an indicating dial.
7. Protective fence and the safety interlocker to ensure the operation safety. Power supply switch that is set in the electric box will be automatically turned off when the box's door is opened or the fence is turned up. Protecting barrier with safety interlocker is mounted on the back of the machine. Another, there are travel limit protection and foot pedestal mounted emergency off switch.
8. Adopt handwheel to rapidly and accurately adjust the blade clearance
9. The rectangular monoblock blades featuring long life with 4 cutting edges, quality high-carbon high-chrome blades D2 quality.
10. European key electrics and Hydraulic Valves Advanced integral hydraulic system with good reliablity-Imported from Germany.
11. Shearing angle is Variable, which can reduce the shearing deformation of sheet metal and can shear much thicker sheet metal.
12. Light alignment device eases drawing line for cutting, Standard front support sheet frame, A set of standard blades
13. This forging machine is ideally suited for your metal machining requirements
14. Front Operated Motorised Backgauge with digital readout display-Estun E10s, stroke-Range 10 to 750 mm.
15. Rolling plate-support of the machine, this can reduce the hurt of the plates and reduce the conflict force.
Technical Parameter :

Model	Cutting  Thickness	Cutting  Length	Cutting  angle	Strength	Strokes	Main power	Weight	Dimension (LxWxH)
QC12Y	(mm)	(mm)	(°)	(KN/CM)	(Spm)	(kw)	(kg)	L×W×H(mm)
4×2500	4	2500	1°30′	≤450	10	5.5	3800	3040×1610×1620
4×3200	4	3200	1°30′	≤450	10	5.5	5000	3840×1610×1620
4×4000	4	4000	1°30′	≤450	8	5.5	6500	4600×1700×1700
4×6000	4	6000	1°30′	≤450	5	7.5	11000	6460×2100×3200
6×2000	6	2000	1°30′	≤450	12	7.5	430	2540×1610×1620
6×2500	6	2500	1°30′	≤450	10	7.5	5000	3040×1610×1620
6×3200	6	3200	1°30′	≤450	9	7.5	6000	3840×1610×1620
6×4000	6	4000	1°30′	≤450	8	7.5	8200	4620×1750×1700
6×6000	6	6000	1°30′	≤450	5	11	16500	6480×2100×2300
8×2500	8	2500	1°30′	≤450	10	7.5	6000	3040×1700×1700
8×3200	8	3200	1°30′	≤450	8	7.5	7200	3860×1700×1700
8×4000	8	4000	1°30′	≤450	8	7.5	8800	4640×1700×1700
8×6000	8	6000	1°30′	≤450	8	11	18000	6480×2100×2350
10×2500	10	2500	1°30′	≤450	9	11	7300	3040×1700×1700
10×3200	10	3200	2°	≤450	9	11	8000	3860×1700×1700
10×4000	10	4000	2°	≤450	8	11	12050	4650×2100×2000
10×6000	10	6000	1°30′	≤450	5	15	24000	6500×2100×2300
12×2500	12	2500	1°40′	≤450	9	18.5	9000	3140×2150×2000
12×3200	12	3200	1°40′	≤450	9	18.5	10800	3880×2150×2000
12×4000	12	4000	1°40′	≤450	8	18.5	13000	4680×2150×2000
12×6000	12	6000	2°	≤450	5	18.5	29500	6900×2600×2700
12×8000	12	8000	2°	≤450	5	18.5	46500	9000×3500×3500
16×2500	16	2500	2°30′	≤450	9	18.5	11000	3140×2150×2000
16×3200	16	3200	2°30′	≤450	8	18.5	13000	3880×2150×2000
16×4000	16	4000	2°30′	≤450	8	18.5	16300	4650×2150×2200
16×6000	16	6000	2°30′	≤450	5	22	36000	6900×2700×2700
16×8000	16	8000	2°30′	≤450	5	22	75000	9000×3500×3500
20×2500	20	2500	3°	≤450	8	22	15800	3440×2300×2500
20×3200	20	3200	3°	≤450	8	22	18500	4150×2350×2700
20×4000	20	4000	3°	≤450	5	22	21500	4850×2600×2400
20×6000	20	6000	3°	≤450	4	22	47000	6700×3000×3000
25×2500	25	2500	3°	≤450	8	37	19000	3200×2700×2900
25×3200	25	3200	3°	≤450	5	37	23000	4200×2500×2600
30×2500	30	2500	3°	≤450	4	37	23500	3300×2900×3000
30×3200	30	3200	3°30′	≤450	4	40	26000	4200×2500×2600
40×2500	40	2500	4°	≤450	3	75	38000	3200×3300×3200
40×3200	40	3200	4°	≤450	3	90	49000	4300×3300×3000
